Windows Sysinternalsツールである「TcpView」というツールを使えば、ネットワークの接続の状態をリアルタイムで確認することができます。
原因不明のエラーを調査する場合など、netstatでは分からなかったことが、本ツールでエラー原因を特定できる場合もあります。
非常に有効なツールであると思います。




TcpViewの利用
(1)TcpViewのダウンロード
下記サイトからTcpViewをダウンロードして解凍します。
http://technet.microsoft.com/ja-jp/sysinternals/bb897437.aspx

また、同時にTcpvcon.exeというツールもダウンロードされますが、TcpViewのコマンドライン版です。

(2)TcpViewによるリアルタイム確認

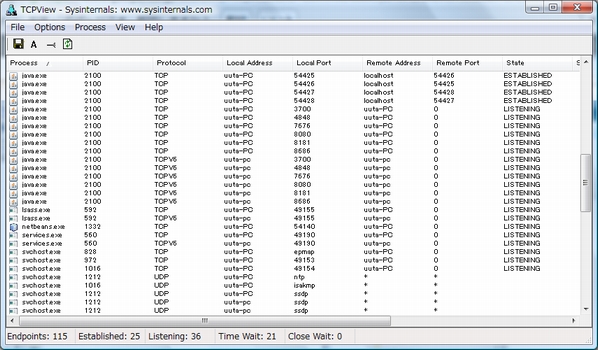

TcpViewを起動すると、下記のようにネットワークの状態をリアルタイムで確認できます。



TcpViewを活用するための前提知識
本ツールを使いこなすためには、TCPの状態遷移とステータスについて理解している必要があります。
実は私もきちんと理解していません。

良い機会なので整理してみたいと思います。

(1)アクティブとパッシブ
オープンの種類にはアクティブオープンとパッシブオープンがあります。
また、クローズの種類にもアクティブクローズとパッシブクローズがあります。

アクティブは最初に行動(トリガー)を起こす方で、通常はクライアントに相当します。
パッシブは受け側で、通常はサーバーに相当します。

TCP状態遷移を理解するためには、まずこのアクティブ/パッシブについて理解する必要があります。

(2)ステータスの種類
接続の状態には下記のようなステータスがあります。
ステータス意味
LISTENパッシブ側の状態です。ポートを開いて要求を待っています。SYNを受け取るとSYN_RECEIVEDに移行します。
SYN_SENTアクティブ側の状態です。オープンするためにパッシブ側へSYNを送ってACKを待っています。SYNに対するACKを受け取ると、ESTABLISHEDに移行します。
SYN_RECEIVEDパッシブ側の状態です。アクティブ側のSYNに対するACKとパッシブ側からのSYNをアクティブ側へ送ってACKを待っています。SYNに対するACKを受け取ると、ESTABLISHEDに移行します。
ESTABLISHED通信が確立されている状態です。この状態でデータの送受信を行います。
FIN_WAIT_1アクティブ側の状態です。クローズするためにパッシブ側へFINを送ってACKを待っています。FINに対するACKを受け取ると、FIN_WAIT_2に移行します。
CLOSE_WAITパッシブ側の状態です。アクティブ側のFINに対するACKをアクティブ側へ送って、パッシブ側からFINを送信するまでの状態です。FINを送信すると、LAST_ACKに移行します。
FIN_WAIT_2アクティブ側の状態です。アクティブ側のFINに対するACKを受け取り,パッシブ側からのFINを待っています。FINを受け取ると、TIME_WAITに移行します。
LAST_ACKパッシブ側の状態です。パッシブ側からFINを送って、アクティブ側からのACKを待っています。ACKを受け取るとCLOSEDに移行します。
TIME_WAITアクティブ側の状態です。パッシブ側からのFINを受け取り、FINに対するACKを送信しています。時間が経過するとCLOSEDに移行します。
CLOSED通信クローズされた状態です。
CLOSINGFINに対するACKを受け取る前に相手ノードからのFINを受け取った状態です。通信するノードがほぼ同時にアクティブクローズを行った時に発生します。FINに対するACKを受信するとTIME_WAITに移行します。

(3)TCP状態遷移
ステータスを理解するためには、TCP状態遷移の理解が必須です。

一般的な状態遷移図はありふれていますので、私自身が理解しやすい形で図示したいと思います。
ここでは、通信フローと状態遷移図を組み合わせて、通信の流れに伴ってどのようにステータスが変化するのかを表すことにします。

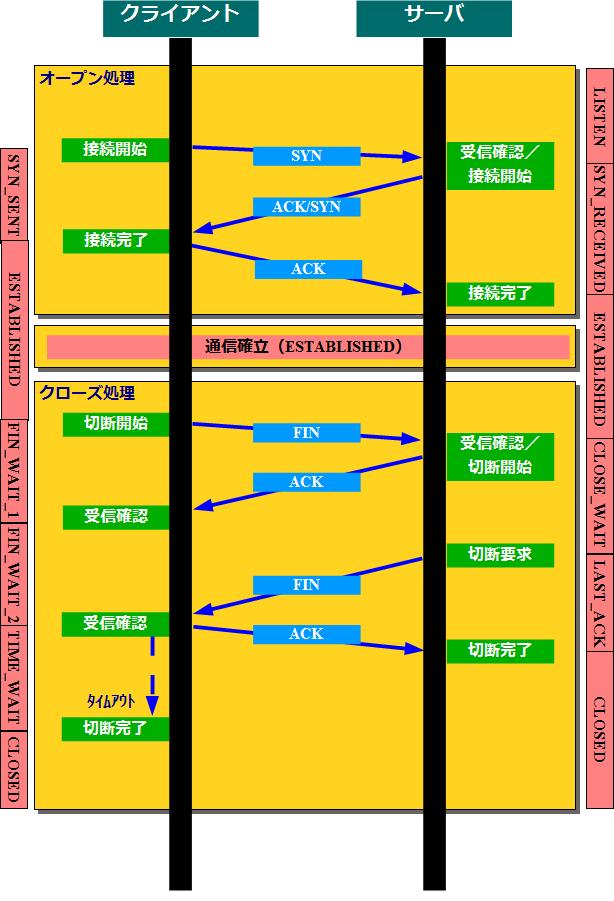

■ケース1:クライアント=アクティブオープン/アクティブクローズ,サーバ=パッシブオープン/パッシブクローズ

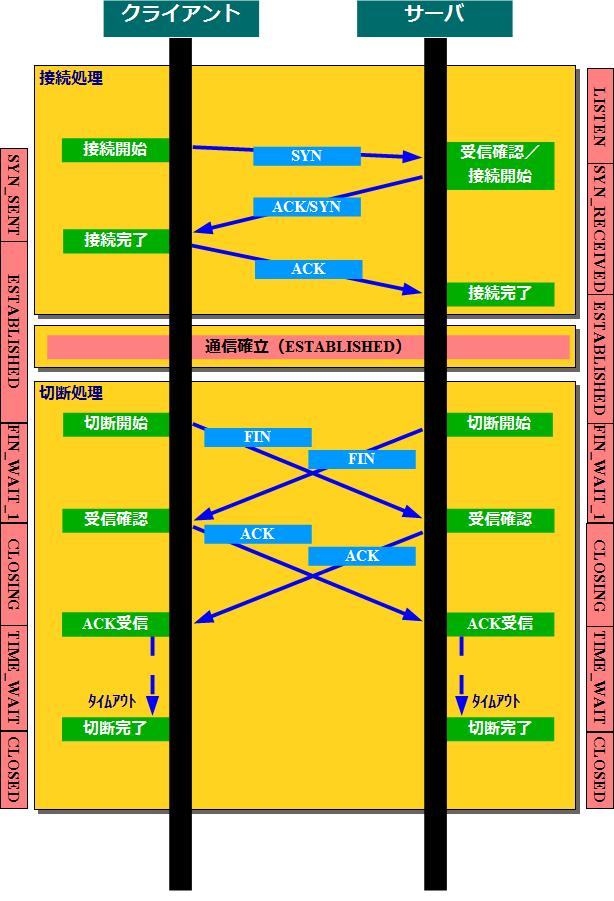

■ケース2:クライアント=アクティブオープン/アクティブクローズ,サーバ=パッシブオープン/アクティブクローズ
 ※両ノードがほぼ同時にアクティブクローズ(CLOSINGステータスが発生)







以上です。
